上部旋转式包装/捆扎机

上旋转式包装机（型号：DBJ1200U）)

该PLC提供核心控制，并配合光电​​开关等传感器，可自动检测包装位置，优化捆扎参数，实现高精度捆扎。它捆扎速度快，夹紧力高达300KN，确保砖堆在运输过程中的稳定性。其模块化金属拱形框架设计坚固耐用。这款捆扎机是现代砌块砖生产线的理想之选，可高效处理加气混凝土砌块及其他建筑砌块的生产线末端捆扎。通过自动化捆扎，设备可长时间连续运行，显著节省人工，提高生产线效率，并降低捆扎过程中砖块的破损率。它是建材企业实现智能化升级的理想选择。

工作原理：

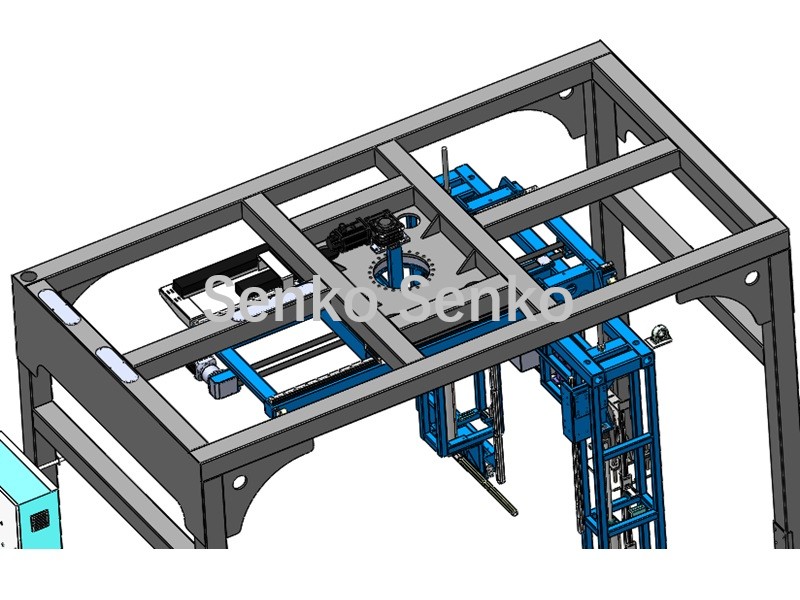

旋转机构

在砖块/块状物料堆固定不动的情况下，框架上的包装头和吊索槽前后滑动，用PET打包带将物品水平捆扎起来。然后，包装头和吊索槽旋转90°，用PET打包带将物品垂直捆扎起来。

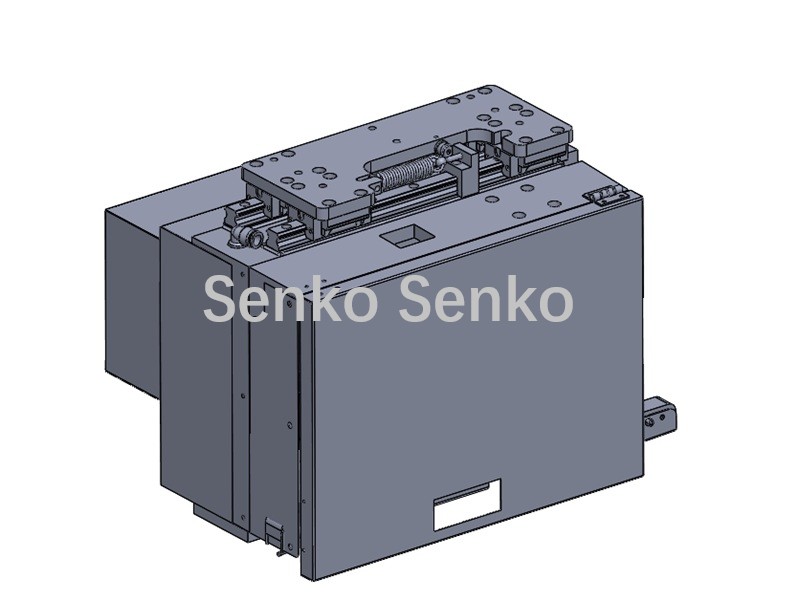

摩擦热熔化头

该装置集成了伺服驱动的捆扎带送料、收紧、切割和高速旋转摩擦粘合功能，最大捆扎力可达300KN，并可上下移动以适应不同的堆垛高度。

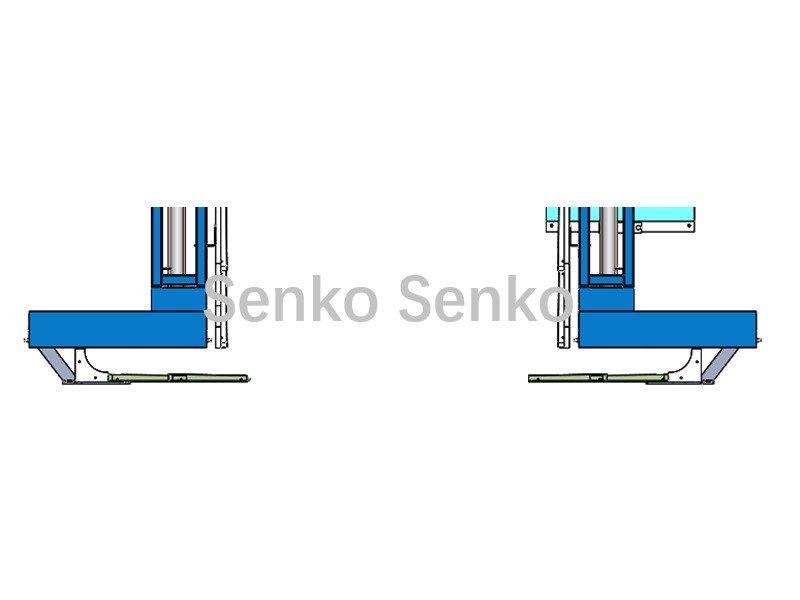

吊索机构

可伸缩吊索穿过托盘底部，与托盘头配合，形成闭环捆扎路径。

结构显示：




参数信息：

物品	DBJ1200U
设备尺寸	2600×4200×3250毫米
电源	三相 380V/50-60HZ
力量	6千瓦
总重量	2T
最大拧紧力	3500N（可调）
捆扎速度	2-4.2米/秒（可调）
结合循环	180 秒/堆栈
装订尺寸	1200×1200毫米（可定制）
装订高度	900-1400毫米（可定制）
捆扎带材料	机器级PET打包带
捆扎带规格	宽度（15毫米）×厚度（0.8毫米）
顶级旋转盘式电机功率	2.0千瓦
行走式行星齿轮减速器	1.0千瓦
支付	电汇或即期信用证
产品来源	中国福建泉州
航运港口	厦门
交货时间	15天

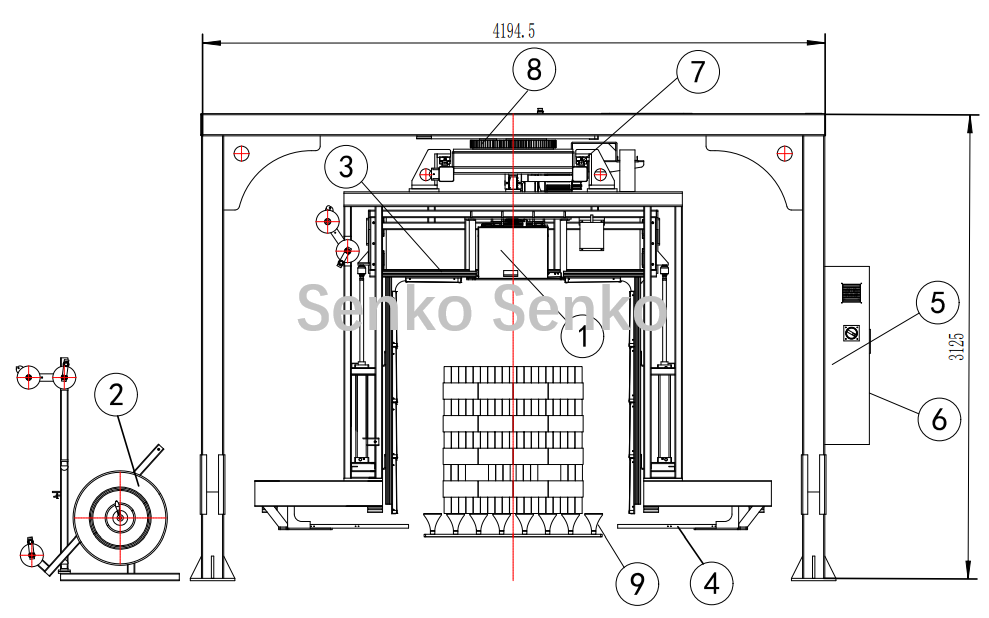

项目布局

1、摩擦热熔化头	2,S行程释放器	3、背带槽
4、吊索机构	5、电子控制柜	6、操作按钮
7、平移导轨	8、旋转转盘支架	9、吊带托盘

产品优势：

1. 数字智能捆扎头，无需选择捆扎带或担心断带，张力可通过数控机床任意调节；

2.伺服控制，触摸屏，操作简单快捷；

3. 取代两人进行人工捆扎和包装，实现机械化操作；

4. 气动摩擦粘合，稳定且易于维护。

堆叠式固化产品：
